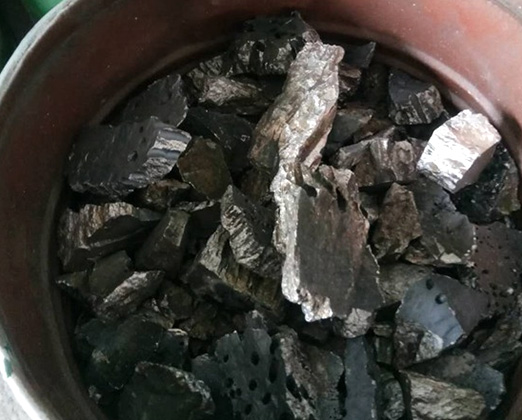

关于钒铁的生产工艺

钒在地壳中的丰度为135×10%。钒矿物有70多种，但单一的钒矿床很少（仅秘鲁的米纳拉格拉为单矿床。已采完。），都是与别的矿共生。用作生产钒的原料有钒钛磁铁矿（含VO.4%～1.4%），铀钒矿（含 V2O51.5%～2.0%），原油灰烬（含V2O520%～40%），含钒磷铁（含V3%～6%），废钒催化剂，生产氧化铝的残渣等。这些原料含钒低，都需要用湿法冶金的方法，首先从这些原料中提取五氧化二钒，然后再将五氧化二钒冶炼成钒铁及钒添加剂。钒钛磁铁精矿是生产钒的主要原料，世界钒产量的90%是用这种原料生产的。钒氮合金厂家介绍钒铁的生产工艺

（1）钒钛磁铁矿生产五氧化二钒

钒钛磁铁矿的化学成分为：V0.3%～1.4%，Fe约60%，TiO2约14%。钒钛磁铁矿在高炉（或电炉）中用焦炭还原得到含钒生铁。含V0.4%～1.2%，Si<0.5%，Ti约0.3%。这种生铁在顶吹氧转炉（或摇包）用氧气吹炼得到的钒渣，含V10%～15%，FeO25%～45%，SiO213%～20%，TiO2约10%，Cr2O31%～5.0%。渣中夹杂着金属铁（半钢）。经破碎、球磨至粒度<0. 1mm，用风选机或磁选机选出金属铁后，用作生产五氧化二钒的原料。钒在钒渣中是以尖晶石相存在。要用氧化方法将V2O3氧化成V2O5，再与Na2O结合成可溶于水的钒酸钠。使用的钠化剂有纯碱、芒硝或食盐。氧化钠化焙烧的反应为：

4FeO·V2O3+4Na2CO3+5O2 ⇀8NaVO3+2Fe2O3+4CO2↑

（2）铝热法

早期生产钒铁的方法且至今仍在使用。铝是强的还原剂。用铝还原五氧化二钒产生的热量相当大（4577kJ/kg混合料），不但能完成铝热法冶炼工艺，而且还要添加回炉钒铁碎屑来降低反应温度；加入石灰、镁砂、萤石降低炉渣粘度；调整铝粒与五氧化二钒熔片粒度来降低反应速度，减少喷溅损失，提高钒的收得率。冶炼用镁质炉衬，或用钒铁炉渣打结的圆形反应炉筒。采用下部点火法冶炼。
